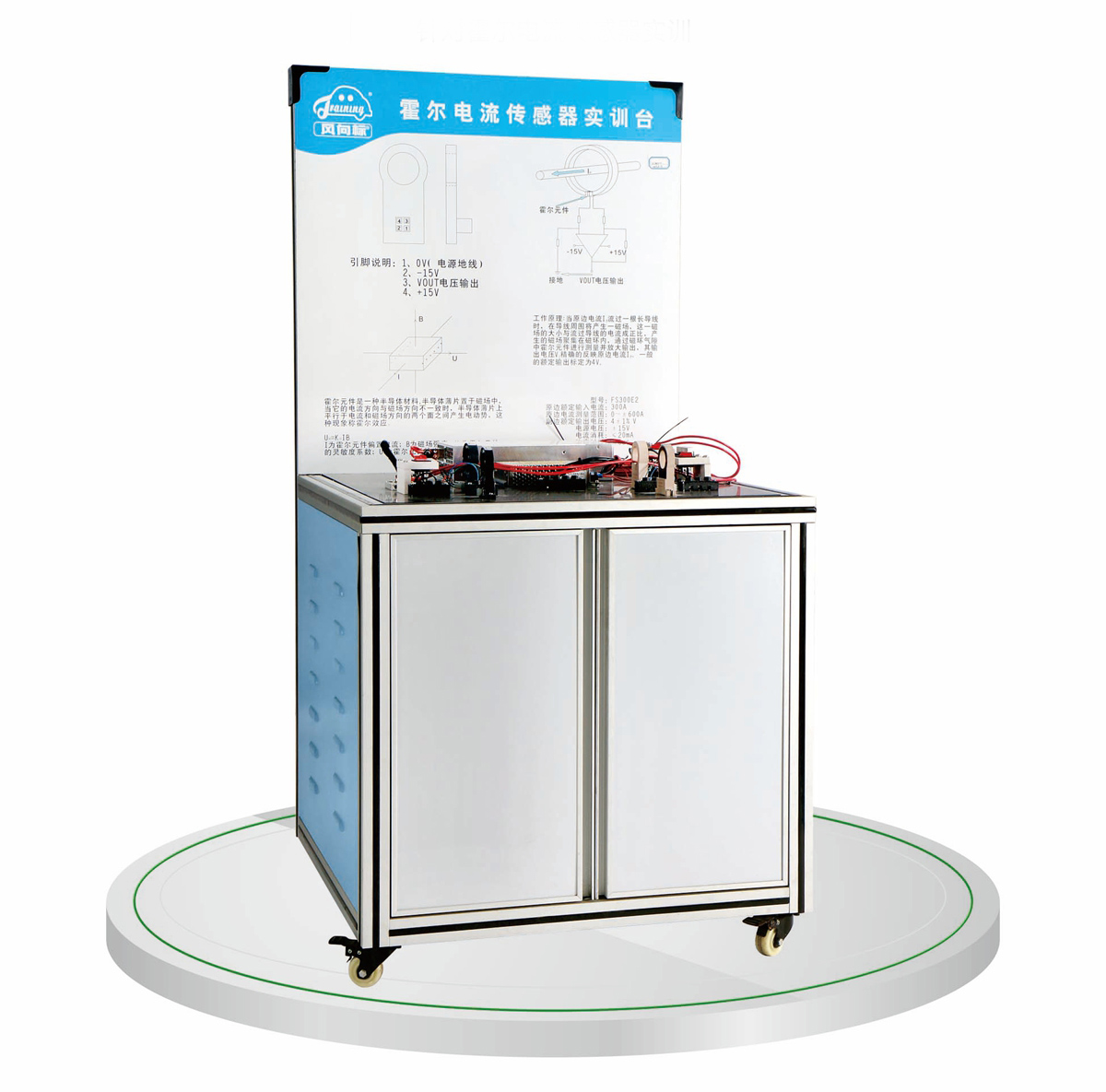

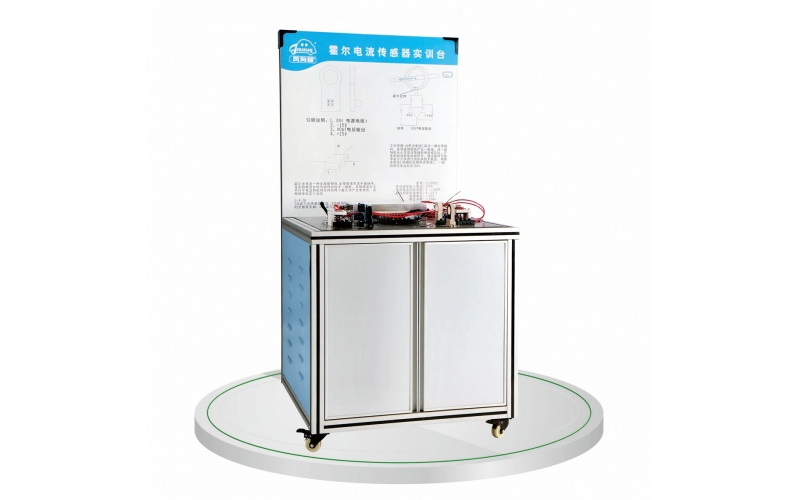

主要功能
選用主流新能源配套霍爾電流傳感器，為比亞迪、江淮新能源汽車等配套。
推薦設備型號、車型如下（注∶設備詳細技術說明請與公司技術方案人員咨詢），用戶亦可自選車型。
應用車型：陸地方舟、比亞迪E5、比亞迪E6、北汽EV-160
教學應用
該產品提供兩件霍爾電流傳感器，一件解剖，一件用于通電測量，讓學員掌握霍爾電流傳感器工作原理。
產品規格
| 1.平臺外形尺寸 | 700*700*1450 （高） |
| 1- 2.教坂外形尺寸 | 700*700 （長*寬） |
| 3、工作溫度 | -20°~+40° |
| 4、開關電源1： | SE-1000-48 |
| 輸入： | 220VAC/10A |
| 輸出電壓： | 48V |
| 最大輸出電流 | 20.8A |
| 5、開關電源2： | D60F15 |
| 輸入： | 220VAC/0.8A |
| 輸出電壓1： | + 15V/2.0A |
| 輸出電壓2： | -15V/2.0A |
| 6、霍爾電流傳感器： | FS300E2 |
| 原邊額定輸入電流： | 300A |
| 原邊電流測量范圍： | 0~±600A |
| 電源電壓： | ±15V |
| 電流消耗： | <20mA |
| 最大工作電壓： | 450VDC |
| 額定電流： | 100A |
工藝結構
1、教板繪制霍爾電流傳感器工作原理和注意事項。
2、加裝PTC放電模塊，模擬強電電流。
3、實訓臺帶四個腳輪，移動靈活 ，同時腳輪帶自鎖裝置，可以固定位置。
教學功用
1、解剖功用霍爾電流傳感器用于內部結構認知。
2、采用主流新能源汽車配套霍爾電流傳感器，與動力電池包內部使用的霍爾電流傳感器完全相同 ，安裝在絕緣板上，在通電狀態下檢測通過電流大小與輸出信號之間的變化規律。
3、強電電流線采用快接方式連接，使用專用扳手，可隨時拆卸改變電路流向，用于改變被測電流大小。
4、通過改變大電流繞線圈數，進而改變霍爾電流傳感器通過電流大小，在檢測部位實測輸出電動式電壓改變，充分理解霍爾電流傳感器工作過程。
物料清單
霍爾電流傳感器FS300E2（兩件），數字式萬用表，48V開關電源，±15V開關電源，手動帶燈開關，直流接觸器，鋁殼發熱電阻，8mm T型六角套筒扳手，10mm T型六角套筒扳手，可移動平臺和教板。
配套信息∶提供PPT課件，講述各主要零部件功能和基礎介紹。
